医院污水处理站监控设备和仪表

一、医院污水设备

医院污水来源及成分复杂，含有病原性微生物、有毒、有害的物理化学污染物和放射性污染等，具有空间污染、急性传染和潜伏性传染等特征，不经有效处理会成为一条疫病扩散的重要途径和严重污染环境；

鉴于医院污水的传染性，为减少运行人员对现场的接触，降低传染机会，在传染病医院污水处理工程中应采用较高水平的自动化设备控制。

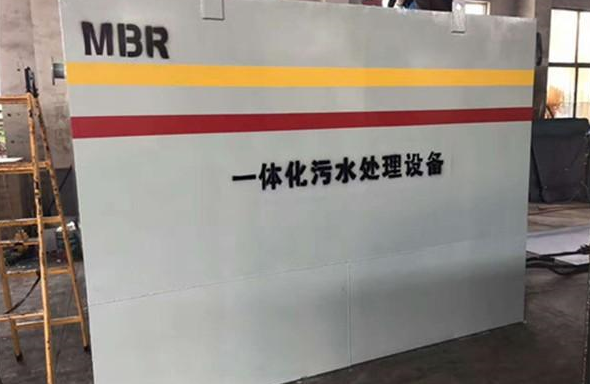

医院污水处理设备

二、在线测量仪表的配置原则

在线仪表的配置应根据资金限制及工艺需要综合考虑。

2.1医院污水处理站应在出口处配置在线余氯测定仪和流量计。

2.2采用液氯消毒，应设置液位控制仪对消毒污水液位和氯溶液液位指示、报警和控制；同时应设置氯气泄漏报警装置。

2.3流量计宜选用超声波流量计或电磁流量计。

2.4根据医院规模，400床以下的医院污水处理工程可只设置液位控制仪表，液位控制仪表可采用浮球式、超声波式或电容式液位信号开关；400床以上的医院污水处理工程除液位控制仪表外，宜加设液位测量仪，液位测量仪可选用超声波式或电容式液位测量仪。

2.5有条件的采用二级处理工艺的医院亦可设置溶解氧测定仪、PH测定仪等仪表。

三、自动控制内容及方式

应根据工艺流程、工程规模及管理水平确定自动控制水平，主要自动控制内容如下：

3.1水位自动控制和消毒剂投加自动控制是自动控制的重要内容。消毒剂的投加量应根据在线余氯测定仪的测定结果自动控制调整。

3.2电动格栅除污机和好氧曝气自动控制；可根据工艺运行要求，采用定时方式自动启/停。

应当根据工程规模大小、资金额度及传染性差异来确定不同的监控方式。以下几种不同监控方式，供工程设计时参考选用。

1、就地控制方式（A）：在电控箱及现场按钮箱上控制，不设在线测量仪表，只设水位信号开关，利用水位信号开关自动开/停水泵。

2、常规集中监控方式(B)：分为两种方式。

（1）在总电控柜上集中监控，不另设独立的集中监控柜(B-1)。

（2）设独立的集中监控柜(台)(B-2)。

医院污水处理站

3、PLC监控方式(C)，分为两种方式。

（1）在总电控柜内设PLC控制器(C-1)，PLC控制器用于工艺设备的自动控制，各种设置在总电控柜上集中控制。

（2）设独立的集中监控柜(C-2)。

4、计算机监控方式(D)。采用小型PLC控制器及微型计算机集中监控。该种方式只适用于个别较大型、工艺较复杂、有维护管理条件的工程采用。

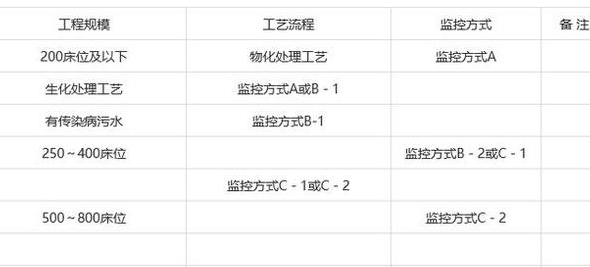

表1监控方式的选择

四、控制室设计要求

4.1较大规模工艺较复杂的医院污水处理站宜设独立的集中控制室，或采用与总电控柜房间(配电室)共用。

4.2独立的控制室面积一般控制在12～20m2。若为计算机监控的控制室，面积应在15～20m2，设防静电地板，室内做适当装修

4.3传染病医院的控制室应与处理装置现场分离，减少操作人员与现场的接触。
