系统循环水泵应该装在主机的进水端呢?还是出水端?(这里的主机包括换热器、空调主机、锅炉等等...)

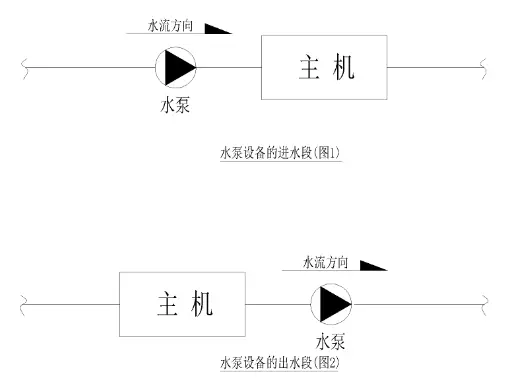

先上个图:
理论上讲:作为系统的循环水泵放在哪个位置都可以...但系统不同,布置会有所不同,主要需要考虑一下几种情况:
1、水泵进出水压力和主机的压力承受能力.
2、系统是闭式还是开式系统, 中央空调冷冻水系统一般为闭式水系统,冷却水系统为开式水系统。
3. 都把水泵设置在主机的进水端主要是:
3.1、这样子从主机出来的水温比较好控制,水泵运行会有所温升...
3.2、出水端压力相对较高有利于提高主机的换热效率...
3.3、安装水路各组件比较集中,便于维护及维修...
4. 都把水泵设置在主机的出水端主要是考虑设备的承受压力:
如果一般标准设备承压能力只有1.6Mpa(16公斤,160m水柱),(公众号:泵管家),超过此压力,设备费用就急剧增加。
由于水泵运行时:出水端压力大于本身进水端的压力,如在建筑物超过100米时就可以考虑将主机放在水泵的进水端,来尽量减少设备所要承受的压力...因为你要定制16公斤以上的设备是非常的昂贵...
当然再高的建筑物就得考虑分段设计...
5、中央空调冷冻水系统,水泵安装在进水还是出水管上,主要考虑冷冻主机的承压问题,如果建筑本身较高,水系统的静压本身较大,那就将水泵接在出水管上也就是从主机抽出,以减少主机承压;反之则安装于进水管上。原则上水泵安装于进水管上(也就是将水打进主机),以尽量减少水泵吸入端的阻力损失避免出现气蚀,只是由于有些系统本身静压较高才有了安装到出水管上的做法。
