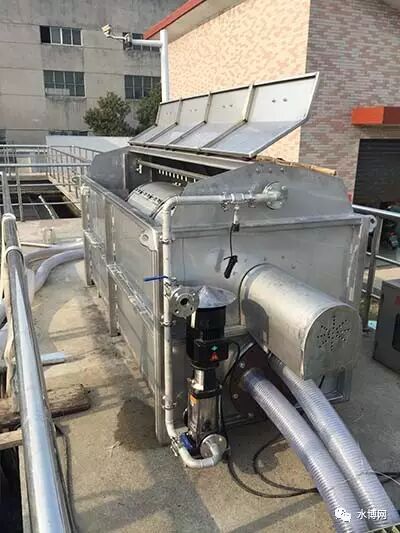

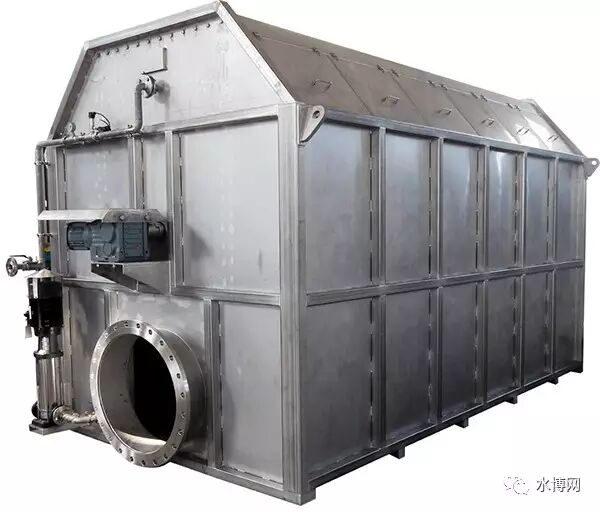

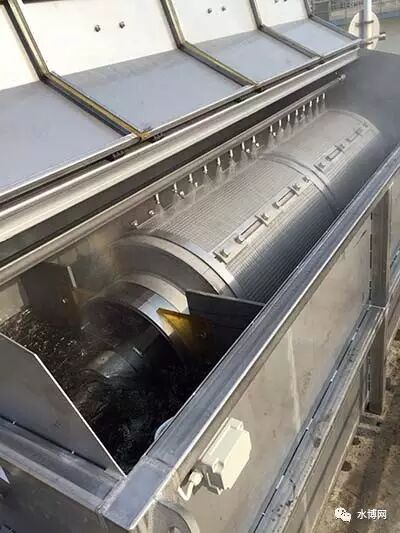

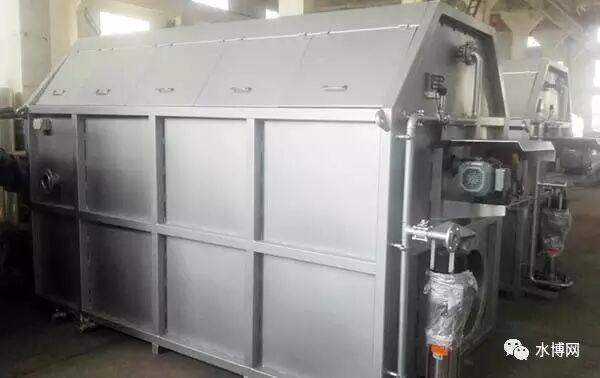

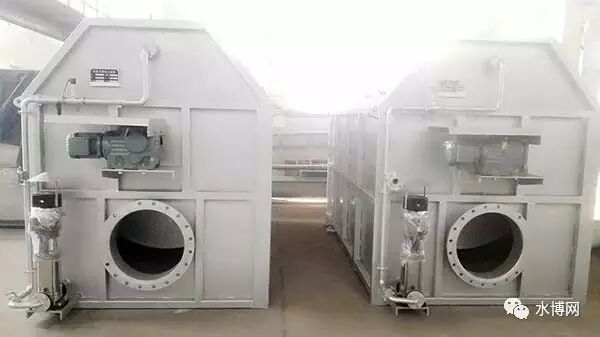

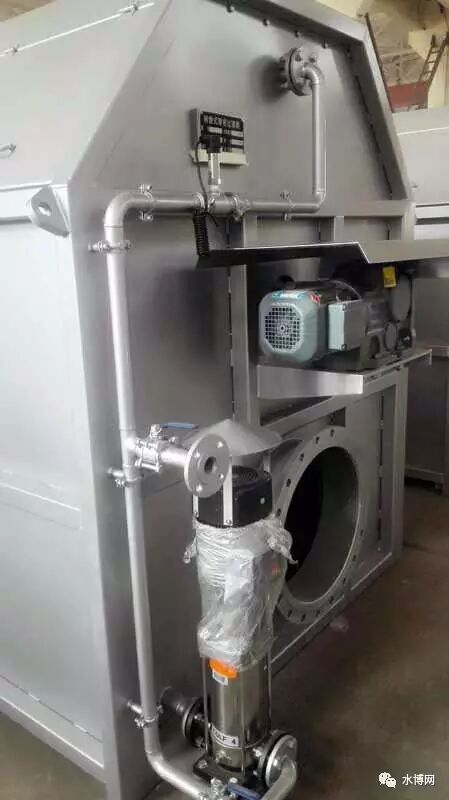

【气浮机】不锈钢转鼓式精密过滤器工作原理及组成不锈钢转鼓式精密过滤器 设备为连续过滤，当滚筒内有水进入时，自控系统将启动驱动系统驱动滚筒转动，同时启动反冲洗泵。滚筒开始缓慢转动，反冲洗泵抽取滤后出水对滤网进行反冲洗。冲洗下来的颗粒物质由设备内部的反冲洗水收集槽收集，并通过排污管排出设备。反冲洗的同时，过滤正常运行。当无水通过设备时，设备将自动止。反冲洗水采用已过滤水，水量为1-6m3/h,水压为0.6Mpa。 转鼓式精密过滤装置外壳由304不锈钢制造，包括中心进水管、转筒、联动齿轮、转动轴承、密封件等装配主件。 中心转筒内的上端设一个收集排污槽。所有的主体部件都采用304不锈钢。 反冲洗系统包括反冲洗水泵、冲洗水管、喷嘴系统、污物收集槽，排污管道。反冲洗水泵，采用知名品牌格兰富、南方泵或同级品牌。 反冲洗系统的功能是使用泵抽取滤后水，通过喷射高压伞状水柱对滤网进行自外对内的冲洗，从而将堆积在滤网表面的悬浮物清除。 滤网孔径：10～100μm； 材质：316L不锈钢； 国际领先的固定技术，双重防滑丝技术； 大面积滤网成型，增加过滤面积，加快过滤速度，简化设备结构。 转鼓式精密过滤设备在过滤系统的操作中可实行转鼓变频控制，PLC控制带工业以太网，按照工艺设计要求监视和控制设备运转。 控制柜外壳材质为冷轧板且表面经过聚酯粉末喷涂处理，防护等级为IP65。 控制箱设开—停按钮，自动—手动转换开关，紧急停车按钮，单项设备的开—停—故障指示，所以控制及保护回路分开，按钮及指示灯相匹配。 每台过滤设备的驱动装置由驱动电机、齿轮、滚筒支撑轮组成。驱动电机电源380V/50HZ/3相交流电。 减速机采用SEW、诺德或国内知名品牌。 |
