【气浮机】可移动式潜水泵技术详解

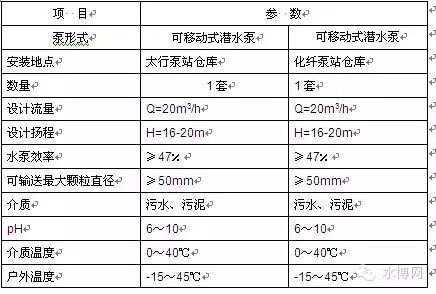

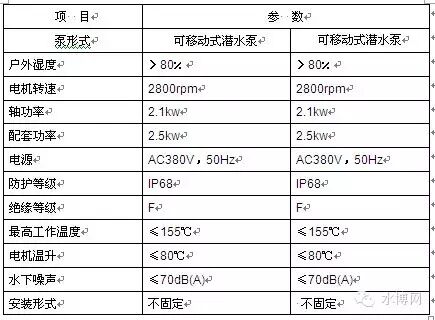

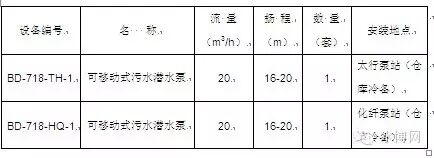

每台潜污泵应成套配备所需的附件备品备件、就地接线箱、按钮箱及所需电缆。

总则：标准化的外观、运行、维修、备品备件及承包人的制造商的服务，所提供的设备必须是一个制造商的最终产品。

水泵的内部结构应满足当水泵倒转15分钟以内或以额定正转速度130%的速度反转时，不会带来对水泵电机和控制机构的损坏。具有相同扬程流量特性的泵应有共同的构造特点和部件，这些部件应是通用、可以互换的，除非另有规定，水泵壳体要能承受1.5倍的设计静压力的试验，静压试验时间不小于30分钟。

所配套的驱动电机应有足够的额定值，应保证水泵在性能曲线（流量自零至界限点）的任何一点工作都不过载。电机额定输出功率与泵额定轴功率之比至少应为1.1～1.2。

A、泵的设计

污水泵采用泵体和电机一体形式，泵主体材质为GG25灰口铸铁，其表面需平滑，无砂眼或其他铸造缺陷，所有外露螺钉为不锈钢。水泵应能承受PH值为4－10，水下最大安装深度为10m。

水泵应装有吸水过滤器和手提把手。

a. 轴承

不锈钢泵轴应在免维修预润滑轴承内转动。上轴承为单列球轴承，下轴承为双列轴承。轴承寿命应至少在连续运行50000小时以上。

b. 机械密封

每台泵应提供串联的，由两个独立密封装置配合起来的免维护密封系统，密封面的接触应通过弹簧完成，不依靠旋转方向来密封。

机械密封应在油腔内运行，可让密封面得到适当润滑，油腔应注入无毒性的润滑油，油品牌号应为国际产品如Shell等。

放置在油腔和电机室间的上部密封单元应为耐磨的碳材料动静环，放置在油腔和泵壳间的下部密封单元应为耐磨的碳化硅动静环，弹簧应包于橡胶波纹套内，以防接触介质。

c. 泵轴

泵和电机轴应为同一单元。泵轴应是电机轴的延伸。泵轴材料应为不锈钢AISI430F。

d. 叶轮

叶轮材料为灰口铸铁GG25 ，叶轮设计应为涡轮型，以便通过最大直径10mm的固体颗粒。

e. 耐磨环

应在泵壳与叶轮间加装耐磨环，材质应为耐磨的铸铁HT250。

f. 壳

泵的蜗壳为整体型，偏心设计，应有足够大的平滑流道以通过进入叶轮的颗粒。

g. 电机

泵电机为鼠笼式感应潜水电机，定子绕组和接线的绝缘等级为F级。电机防护等级应为IP68。电机应设计为连续泵送温度为0－40度的介质，应能保证每小时平均起动20次而不会损坏。

电机的允许电压波动为正负10%，电机轴功率应保证水泵在泵送密度最大为1100kg/m3时在整个运行曲线范围内不过载。电机应为直接启动，并配备20m的潜水电机电缆。接线盒内应有动力和保护器端子，端子通过弹性O型圈与电机密封。

泵与电机应由同一厂家制造。

h. 电机控制和保护

水泵应自带控制箱，其中包括电机启动器和电机，而且还配有用于自启动和停机，自带20米长电缆的液位开关。

为监控每相绕组的温度，需在定子线圈中装入热敏开关。热敏开关的接触器设定打开温度为130度，当电机温度超过此设定温度时，热敏开关应自动打开，停止电机运行并传送报警信息;当电机恢复正常时，该开关可自动关闭，重新启动电机。同时，应有湿度传感器分别装于电机定子顶端的腔体内和电机下部油腔内，以便可同时预防电机上下两处进水。

i. 保护装置

电机应在每相绕组中串联温控开关，当电机温度超过工厂设定的温度极限值时，此温控开关会自动打开，停止电机运行并传送报警信息到监控系统。

提供安装湿度传感器：当介质渗入密封室，感应器将发出报警信息到监控系统。

提供安装浮动泄露传感器：当探测到定子室中存有水分或介质，将发出信息至控制系统报警，并停止电机运行。

j. 电气控制

潜水离心泵的控制箱无论在就地手动、自动状态下，均应提供（不仅限于）水泵安全运行所必须的保护：

泄漏保护

电机温度保护

短路保护

过载保护

干运行保护

控制箱箱面应设开－停按钮，紧急停车按钮，手动、自动二档转换开关，开－停指示灯、故障指示灯及干运行指示。

当转换开关处于手动位置时，通过面板上的开停按钮能够控制水泵的开/停。

当面板上的转换开关处于自动位置时，水泵由计算机监控中心遥控或由控制器发出信号进行自动开/停。

在低水位时，通过一付浮球无源触点送至控制箱端子，对每台电机实现低水位联锁关机。

每台控制箱应提供以下无源触点信号及接口端子：

（1）每台潜水泵手动/自动转换开关状态信号；（无源触点信号送控制器）。

（2）每台潜水泵开/停信号；（无源触点信号送控制器）。

（3）每台潜水泵故障信号；（无源触点信号送控制器）

（4）控制水泵开/停命令的接口（控制器以无源触点方式送至端子），控制箱内应根据功能要求留有足够的端子，并预留25%的空端子。

潜水离心泵的电气控制柜由专业厂家制作，材质为SS316不锈钢，箱体应适合户外使用要求，防护等级为IP65。

k. 潜水泵就地控制箱

每台潜水泵应配套提供一个就地控制箱，控制箱内需安装的元件为：选择开关（带锁）A-O-H一个；启动、停机按钮两个；运行、故障指示灯两个；急停按钮一个。按钮和指示灯式样应协调，按钮和指示灯颜色的选择应符合GB2682-81。启动按钮采用绿色、停止按钮采用红色。所有户外式按钮防护等级IP65。所有按钮、指示灯配中文、英文标牌，文字最小高度3mm。选择开关采用双断型触头，触头材料为硬质银合金。可控制两个独立的回路。选择开关配中文、英文标牌，要求同按钮标牌。

l. 潜水泵接线箱

每台潜水泵应配套提供一个接线箱，箱内需配有足够多且满足使用的接线端子（包括电力电缆用端子、控制电缆用端子），端子采用铜接线端子。

m. 泵附件

泵附件必须包括以下内容，但不限于以下各项：

a. 不锈钢铭牌必须牢固地固定在每台泵明显的位置上，铭牌采用冲压的数字标记。（中、英文两种文字）

b. 每台泵须配置起吊用的不锈钢吊耳，其位置位于泵的重心附近，并设置不锈钢吊链。

n. 材质

叶轮： 铸铁HT250或更优材质

壳体： 铸铁HT250或更优材质

轴： 不锈钢AISI430F或更优材质

机械密封： 碳化硅/碳化硅

耐磨环： 铸铁HT250或更优材质

紧固件： 不锈钢AISI316或更优材质

A、安装要求

泵在水中可不受约束地任意方向放置。其出水管可通过1根软管接出后再连接硬聚氯乙烯管至取样泵。

泵及其附件、电缆等，应该能够浸没在20米的水深中连续运行而不会损坏，并应有可靠的密封性。

B. 安装注意事项

a.承包人应遵照设计图纸及现场土建工程，进行上述潜水泵装置的安装。

b.潜水泵装置是采用潜水电机与泵体直联的立式安装型式，由泵壳和叶轮组成。

c.在安装前，制造厂为防止部位损坏而包装的防护粘贴，不得提前撕离。

C. 现场检验和调试

a.潜水泵安装后，承包人应按技术指标进行检验，以证明其符合所规定的技术要求。

b.带负荷运转8小时，检测其流量、扬程及效率是否符合设计要求。

c.运转时应平稳、无异常声音和振动，电机电流值符合有关要求，潜水电机外壳防护等级IP68。

d.供货商应提交业主泵的特性曲线以及性能参数的试验报告，经业主批准。
